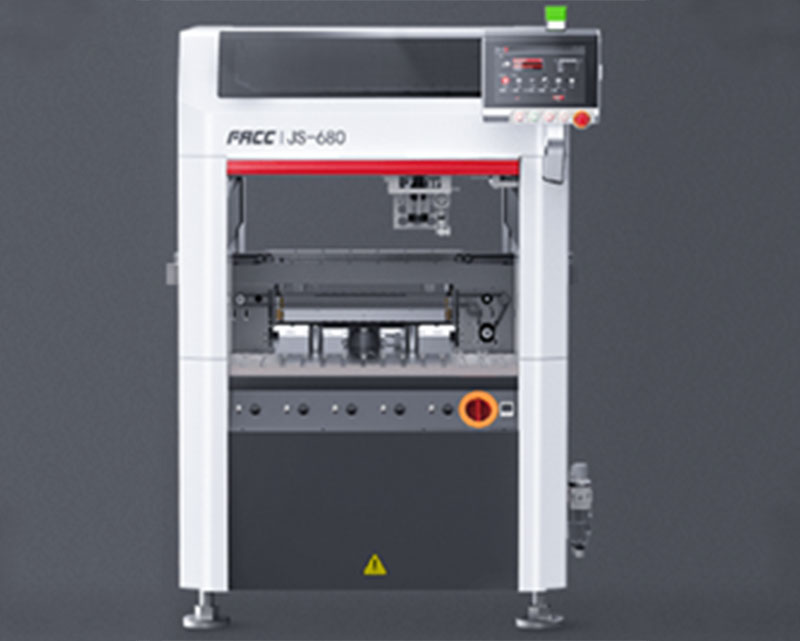

異型插件機解決方案 首頁 > 方案 > 3C/半導體行業
應用案例
基本參數
工作電壓 220V AC±10% 機器尺寸 975*1295*1500mm
機器功率 1.8KVA 設備重量 1000kg
工作氣壓 0.5±0.05Mpa, 50L/min 聯機接口 SMEMA(歐式14針)
工作頭特性
取料方式 夾取/吸取 最大産品重量 Max.300g
工作頭數量 6個 插件角度 平面
元件尺寸 40mm 插入方向 0-360
元件高度 35mm
人通方案
  • 插件節拍：4.8S
  • 插件精度：±0.02mm
客戶原方案
  • 插件節拍：6S
  • 插件精度：±0.02mm

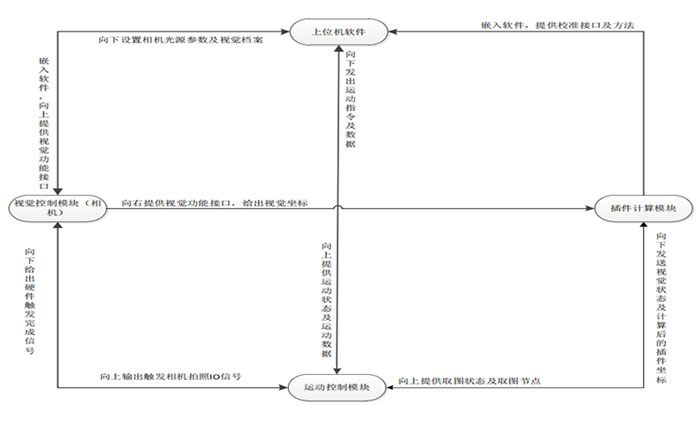

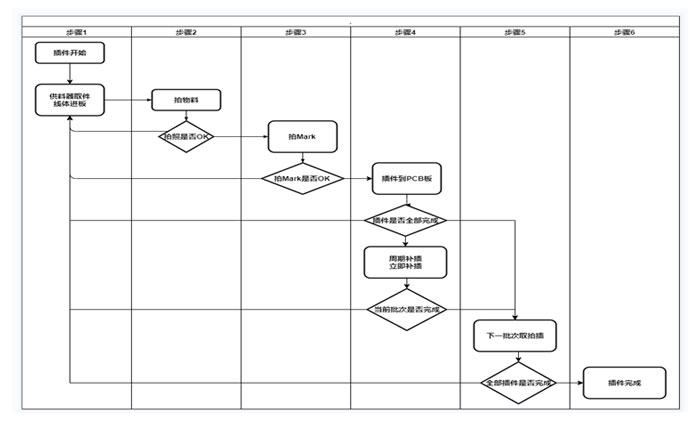

工藝介紹：插件機工作流程
解決方案對比
  原有方案 人通方案
編程 G代碼 ST、SFC、FBD、LD、指令表、
可視化 無 自帶HMI編程界面
運行方式 Txt文檔G代碼運行，中途不可修改 實時系統，可根據參數實時修改軌迹
代碼監視（Debug） 無 可實時查看
MES接口數據 中途收集，統一上傳 實時交互上傳
人通方案優勢

1、軟件實時交互，數據交換延時僅最低為1ms。

2、預留MES接口，取件，插件，抛料等均有數據上傳。

3、程序模塊設計，添加新功能僅需擴展交互協議複制代碼即可，無需多次編程。

4、系統集成極高，運動控制，IO控制，Modebus，Tcp/ip，視覺識别，光源控制。都可在一台工控機完成，無需其他硬件。

産品架構對比

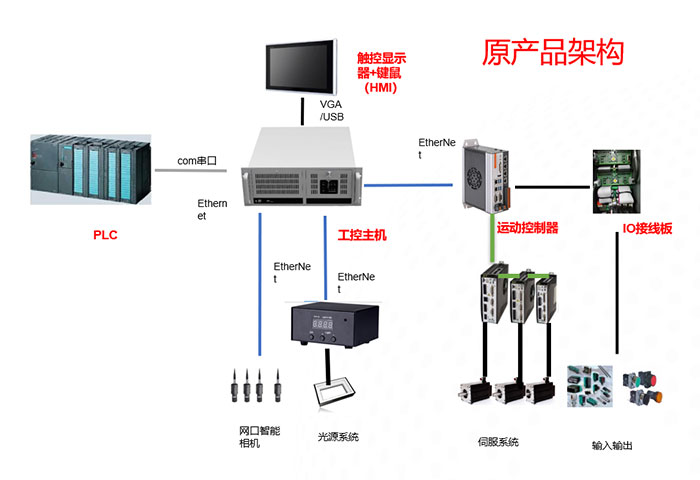

原産品架構

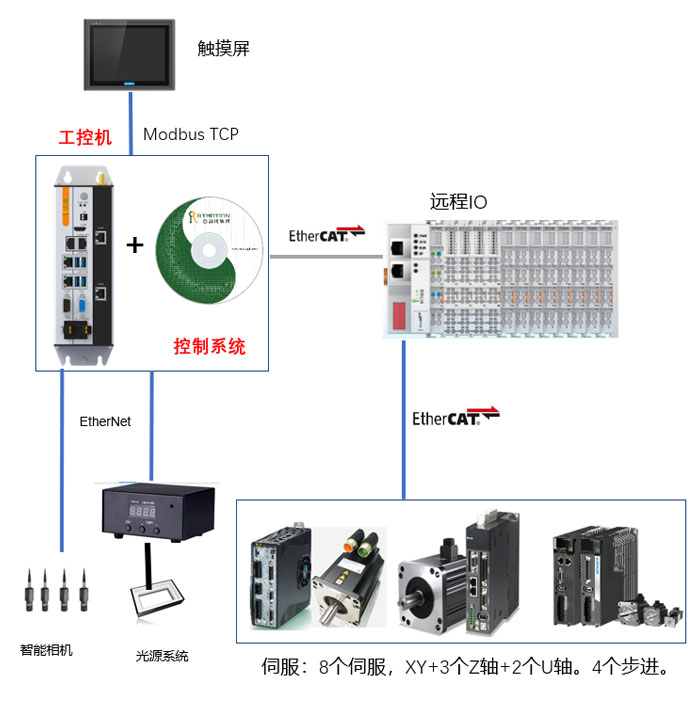

人通産品架構

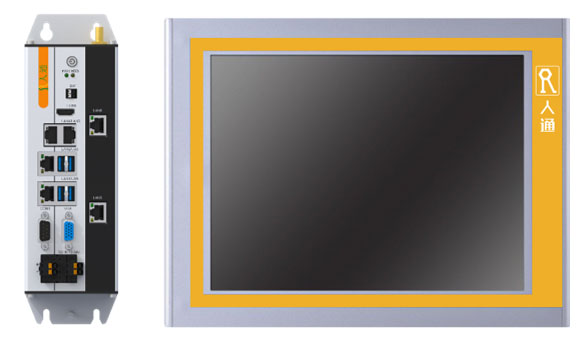

  • 人通RT5000系列控制器

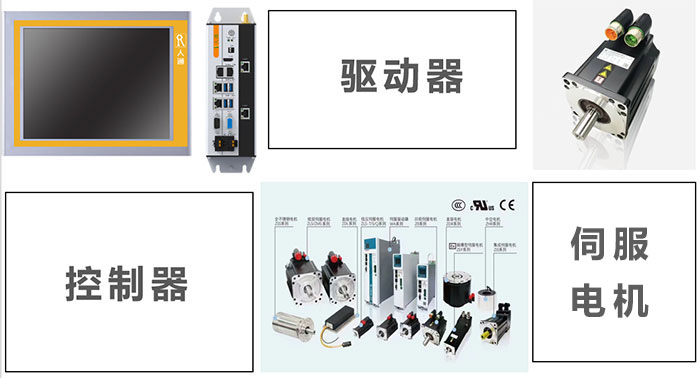

  • 人通高性能同步伺服額定轉速6000RPM最高10000RPM

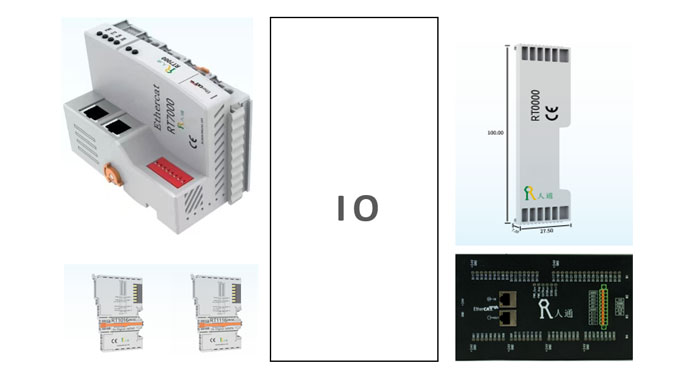

  • 人通Ethercat遠程IO模塊
  • 人通運動控制功能庫（PTP，聯動多種插補，空間插補，空間螺旋插補，五軸插補等）。
人通産品 工控4.0：

基于PC、ETHERCAT總線通訊、能同時帶256根伺服軸、雲計算、大數據、深度學習、語言、視覺、傳感...

産品簡介
