産品介紹 RPC8050系列顯控一體式控制器，是基于Intel X86處理器硬件平台，符合PLCopen規範的高性能多軸運動控制器，使用高速 EtherCAT總線，可以實現多軸伺服控制，同時配有12“工業級TFT顯示觸摸屏，内置人機界面HMI軟件，方便用戶輸入控制指令或運控程序，顯示内部數據，适用于先進制造業的高速生産裝備和大型設備的控制應用。

---

規格參數

配置/型号	RPC8051-320		RPC8053-640	RPC8055-1280
CPU	Intel 賽揚J1900		Intel 酷睿I3	Intel 酷睿I5
控制軸數	32軸		64軸	128軸
内存	4G		8G	8G
儲存	SSD64G		SSD128G	SSD128G
IO接口	USB	4 x USB3.0/2.0/1.1
	串口	2 x RS-232 / RS-485接口帶浪湧保護, RS485支持自動流向控制
	網口	2 x Intel i210 1000Mbps
	HDMI	最高分辨率3840X2160
	音頻	Realtek ACL662音頻控制器
	擴展槽	1 x Mini-PCIe slot, 可擴展3G, WIFI無線網卡; 1 x EasyBUS slot
電源	輸入電壓	12-24VDC ±10% , 支持反接保護，過壓保護，過流保護
	最大功耗	36.6W
機械參數	結構	全封閉鋁型材外殼，内嵌風扇扇熱，挂壁式安裝或DIN-Rail導軌式安裝

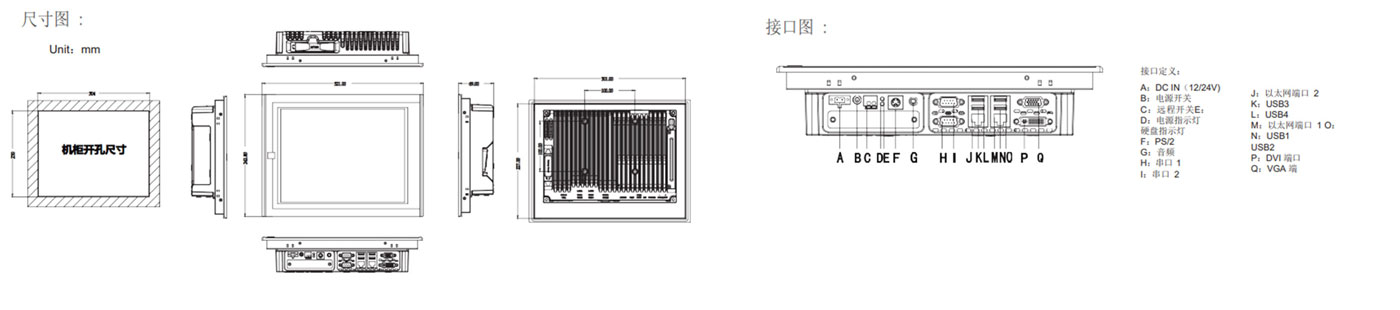

	尺寸	（L）321mmX（W）243mmX（H）69mm
	開孔尺寸	304mm x 230mm (11.97" x 9.06")
液晶屏	屏幕類型	12.1"  SVGA TFT
	分辨率	800 x 600/1024 x 768可選
	最大色彩	16.7MB
	顯示區域 (W x H)	246mm x 184.5mm (9.68" x 7.26")
	背光	LED
	背光MTBF (小時)	50000hrs
	像素間距	0.3075 x 0.3075
	亮度	300cd/m2 / 450cd/m2
	對比度	800 : 1
	視角	(L) 80 / (R) 80 / (T) 60 / (B) 80
觸摸屏	觸摸屏類型	五線電阻式觸摸屏
	分辨率	4096 x 4096
	透光率	> 75%
	控制器	USB接口
	驅動支持	Windows 7, Windows8, Windows10, Linux
	響應時間 (觸摸筆)	< 5ms
	表面硬度	莫氏硬度 3H
	觸摸壽命	250g / 35,000,000 times
	筆劃壽命	250g / 5,000,000 times
可靠性	工作溫度	-20 ~ 60° C (-4~140°F)(使用寬溫等級固态硬盤)、 0 ~ 45° C (32°F~113°F) (使用普通溫度等級機械硬盤/固态硬盤)
	儲存溫度	-30 ~ 80 ° C(-22 ~ 176°F)
	相對濕度	10~95% RH@40°C,non-condensing
	震動	SSD applied: 1.5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis
	沖擊	SSD applied: 10 G, IEC 60068-2-64, 半正弦波, 持續11ms
	EMC	CE/FCC Class A
OS	Windows7、Windows10、Windows CE
