産品介紹 RtMotion與傳統運動控制卡對比

	傳統運動控制卡	RtMotion
靈活性	運動控制函數封裝，不公開。無法定制化開發，隻适配固定機型。	RtMotion可定制函數，并且提供高級語言接口編程，二次開發簡便。
可擴展性	擴展軸隻能添加運動控制卡，成本增加。	RtMotion添加軸隻需硬件串接，軟件掃描配置參數。不改變原有結構。
可維護性	運動控制卡編程接口單一，C++編程掌握較難，同時硬件拔插易造成接觸不良。	RtMotion擁有多種高級編程語言接口可供選擇，同時基于RtMotion的RIMC完成編程與穩定測試後，無需維護。
PLC功能	運動控制卡不具備，需另購PLC。	RtMotion隻需添加配置IO口即可。
成本	常規的卡一次隻能帶4~6個軸，同時計算機的PCI插槽有限。	RtMotion可帶96個伺服電機，48個步進電機。

RtMotion具有強大的運動控制功能，它支持多種運動曲線規劃，位置點動、速度控制等功能;同時支持多軸直線、圓弧、Spline等插補運動方式。除此之外，它還有如下特點:

多接口:RtMotion通用庫支持操控96個伺服電機與48個步進電機（如有更高需求，可定制化開發）;同時配套的人通IO闆卡支持40組數字輸入，32組數字輸出和6個步進電機，且支持擴展。

适用性:RtMotion無需PCI插槽及闆卡，運動控制程序和HMI程序可集成在同一台PC機上，結構簡單，使用方便。

“中國制造2025”計劃要求中國制造從大國到強國的改變,而工業信息化是其中必不可少的一環。國外的西門子，GE等大公司早已斥巨資進行工業軟件研發，中國正站在時代的風口浪尖，擁有獨特的資源和人力優勢，我們必須迎頭趕上。
工業軟件化,讓企業工作效率與信息傳遞飛速提升。基于新型的工業軟件化,信息化的制造工廠，在生産效能上與傳統工廠拉開較大的差距。設備控制軟件化,帶來高集成、高擴展的優勢，同時為檢查故障,安全維護提供精确的定位和有效的提醒。

産品原理 軟運動控制系統( RIMC)原理

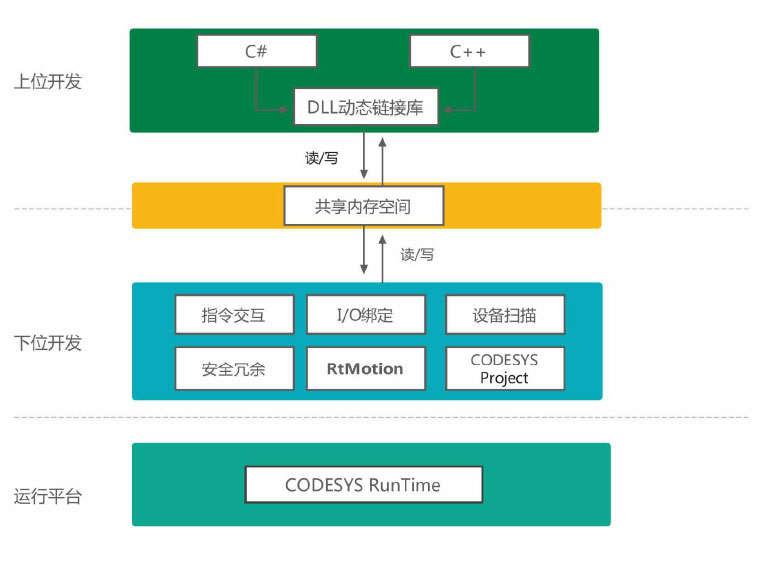

RtMotion運動控制庫提供上位開發接口函數，可支持C#/C++編程。基于CODESYS RTE程序在工控機中運行。通過共享内存空間進行運動控制。具體結構如下圖2.1所示:

圖2.1 RtMotion運動控制庫結構原理

通過共享内存進行數據交換和指令交互。完成軟運動控制。

使用RtMotion接口完成C#/C++的編程,同時搭建好RtMotion運行環境。

安裝RTE程序,搭建工控機運行環境。将項目下載到工控機。

RtMotion運動控制庫中,内置了路徑規劃算法,上位接口傳入指定類型的運動參數,算法會根據參數完成路徑規劃,從而完成運動控制。

運動控制庫

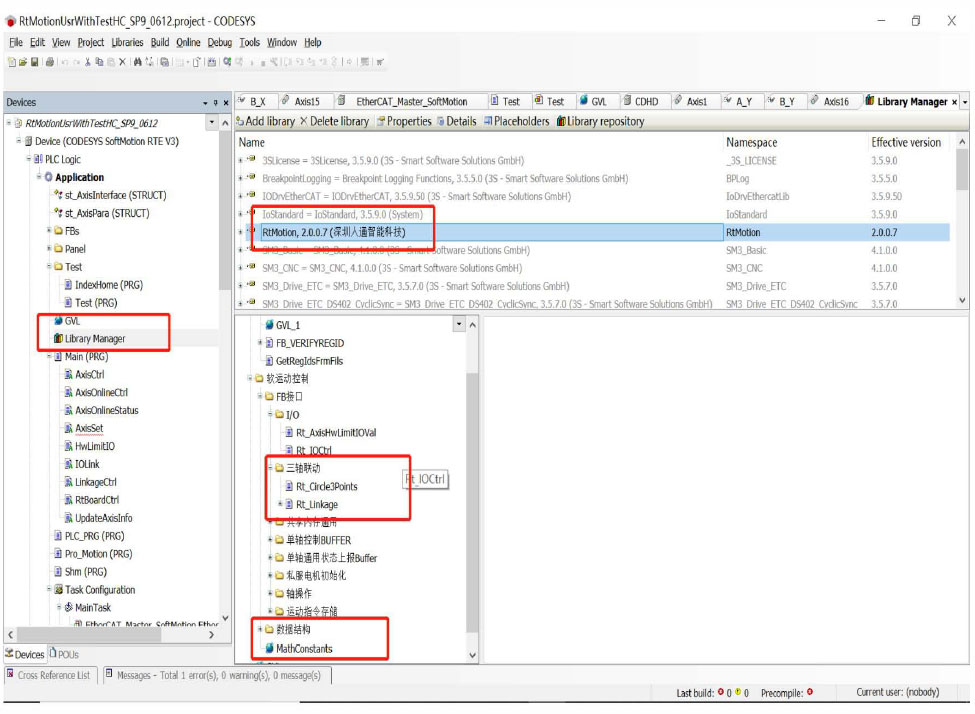

目前已研發:DELTA機器人運動控制庫，SCARA機器人運動控制庫，六軸機器人運動控制庫，軟運動控制庫。并已經在市場上成熟運用。如圖2.2所示:軟運動控制庫函數封裝示例。

圖2.2軟運動控制庫函數封裝示例

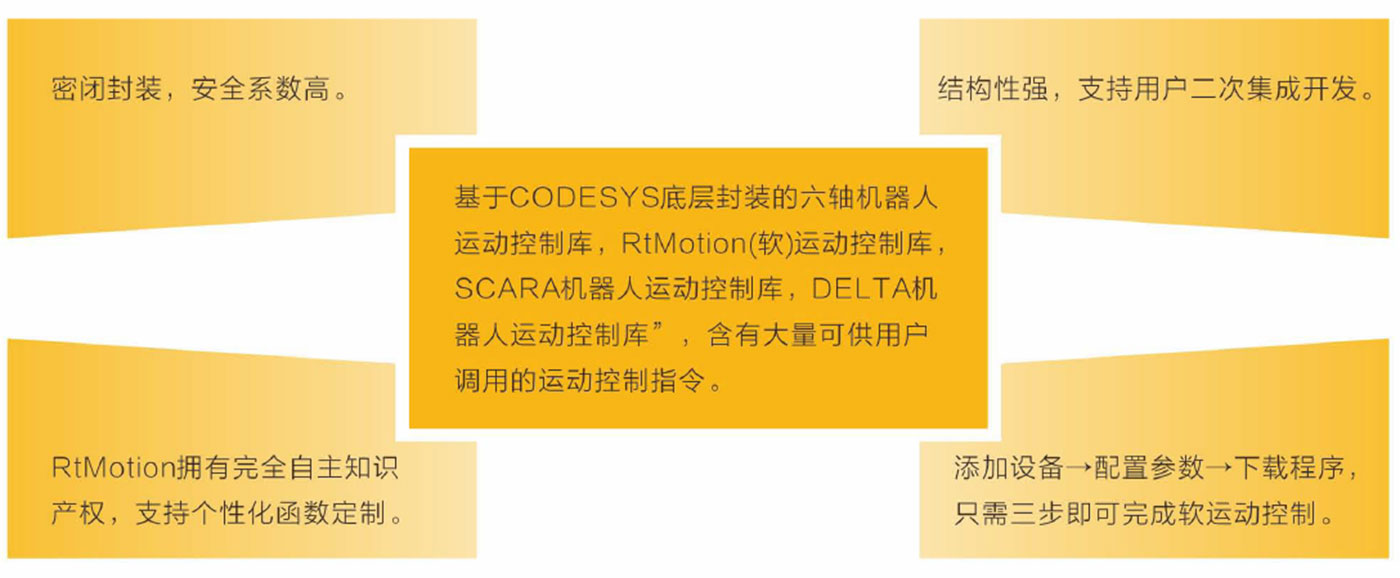

軟運動控制庫特性

上位開發接口

RtMotion提供C++與C#版本的接口函數。可使用計算機高級語言C#，C++等多種高級語言進行上位編程，如下圖2.3所示:C++接口函數的部分指令截圖。

第一章指令列表

表1-1指令列表

基本指令
Rt_ConnectPlc	創建共享内存連接底層PLC
Rt_DisConnectP1c	斷開連接，釋放資源
Rt_GetP1cHeartbeat	獲取底層PLC心跳值
Rt_SetHeartbeatToP1c	設置應用層心跳值到底層
基輸入輸出指令（數字輸入和數字輸出）
Rt_OutIoCtr1	控制輸出
Rt_OutIoCtr1AutoRevrse	控制輸出後自動翻轉
Rt_CompareLinear	等距離比較輸出
Rt_CompareTimer	等時間比較輸出
Rt_CompareData	離散位置比較輸出
Rt_CompareStop	取消比較輸出
Rt_GetOutIoVa1	獲取輸出狀态
Rt_GetInIoVa1	獲取輸入狀态
伺服軸單軸指令
Rt_SetAxisIdToStatusBuffe r	給狀态buffer中設置需要查詢的軸
Rt_GetAxisStatus	獲取軸的位置速度等信息
Rt_GetStartStatus	獲取軸的啓動狀态
Rt_GetAxisMoveSts	獲取軸的運動狀态
Rt_GetAxisSts	獲取軸的狀态（表2-1)
Rt_SetAxisMcs	設置軸的坐标位置
Rt_SetAxisSoftLimit	設置軸的軟限位
Rt_Canc1eAxisSoftLimit	取消軸的軟限位
Rt_EnAxisHwLimit	使能軸的硬限位
Rt_Canc1eAxisHwLimit	取消軸的硬限位
Rt_Enab1e	軸使能

C++函數部分指令

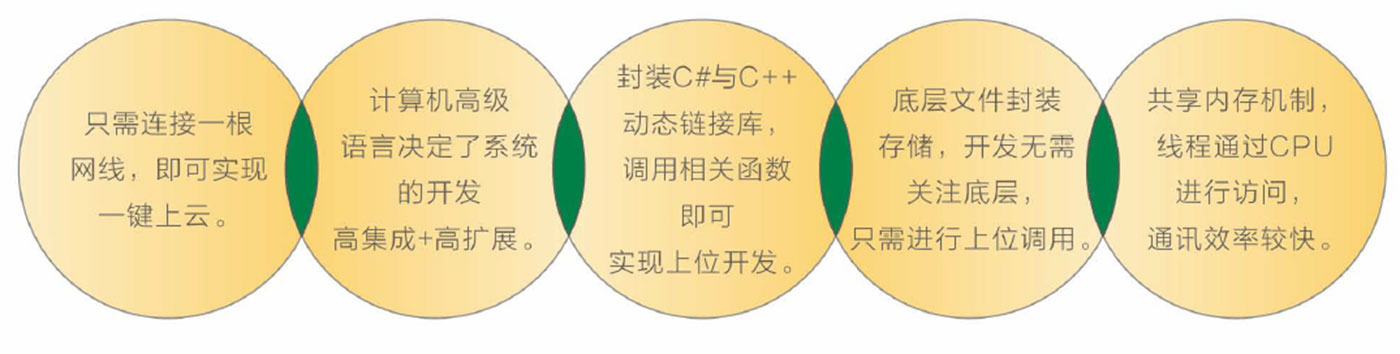

RtMotion函數接口優點

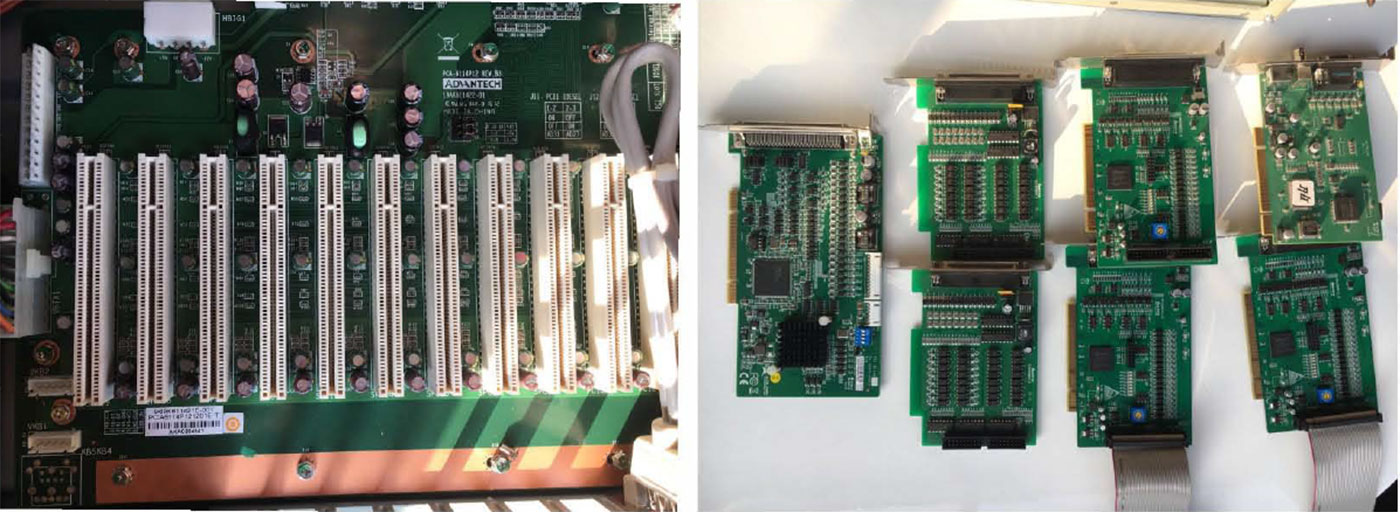

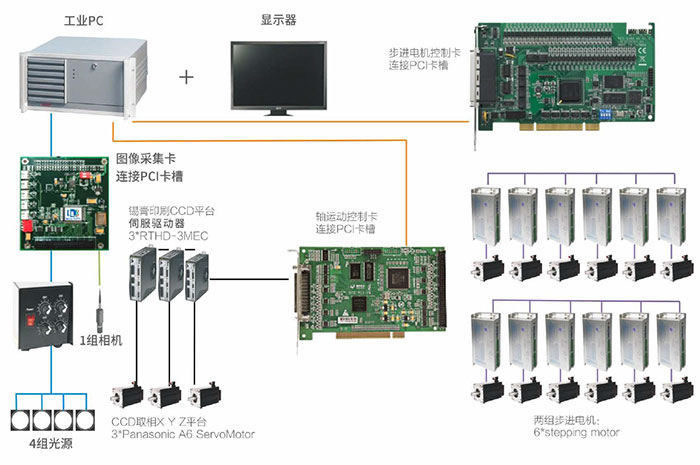

應用系統 其現狀如下圖3.1所示

圖3.1 運動控制卡應用現狀

問題一

一台設備需要插入運動控制卡,圖像處理卡等多種類型的PCI卡。接線、編程較複雜。需要不同的工種配合才能完成,在人力、時間成本上花費較多。

問題二

運動控制卡修改困難,函數為一卡一編制,更換運動控制卡需要重新編寫或載入編程函數。操作較麻煩。

軟運動控制解決方案

所有編程集成在CODESYS或Visual Studio中,包括運動控制,視覺處理,解決開發種多方協作帶來的效率問題。
實行一次編譯,多機器運行;無需重複編譯，載入即可。
僅使用EtherCAT總線将設備串聯到一起,接線簡單。
将I/O模塊與步進電機控制集成在人通闆卡(RT-2-V1.1)上可為用戶節省成本,提高效率。

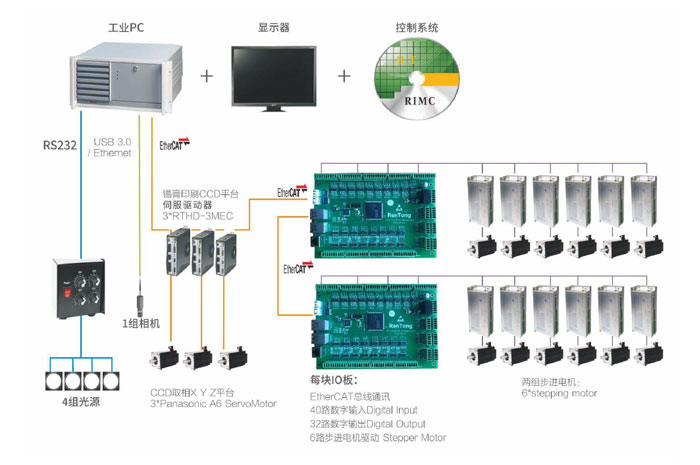

原有架構

現有架構

基于PC架構的控制解決方案，将人機交互軟件、視覺處理軟件、工控下位機軟件、CODESYS平台的系統集成在RIMC中，以适配不同的外部設備。

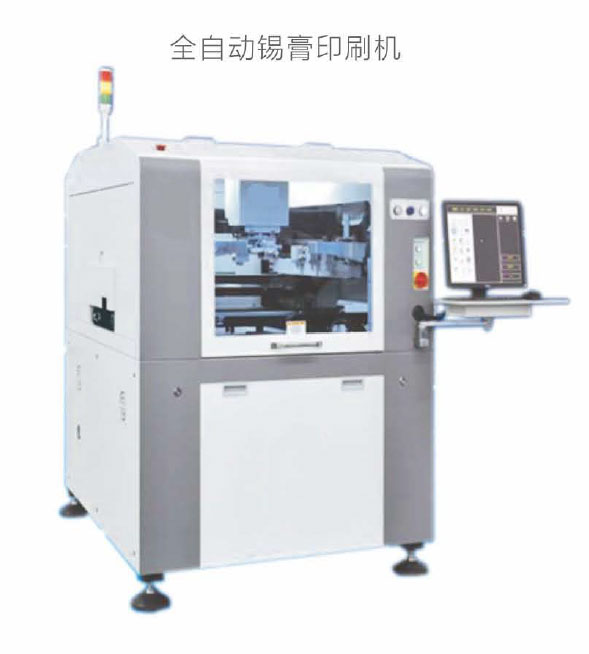

極簡式操作,隻需三步即可開始錫膏印刷。

基于上位集成的視覺處理,擁有更快的圖像處理功能。

功能更強大，控制更加靈活,運動過程中随叫随停，停止後又繼續跑完，加入飛拍點等,可以定制個性化的功能。

消除了不同種類的運動控制卡之間的協作，由RIMC統一集成。提升工作效率。

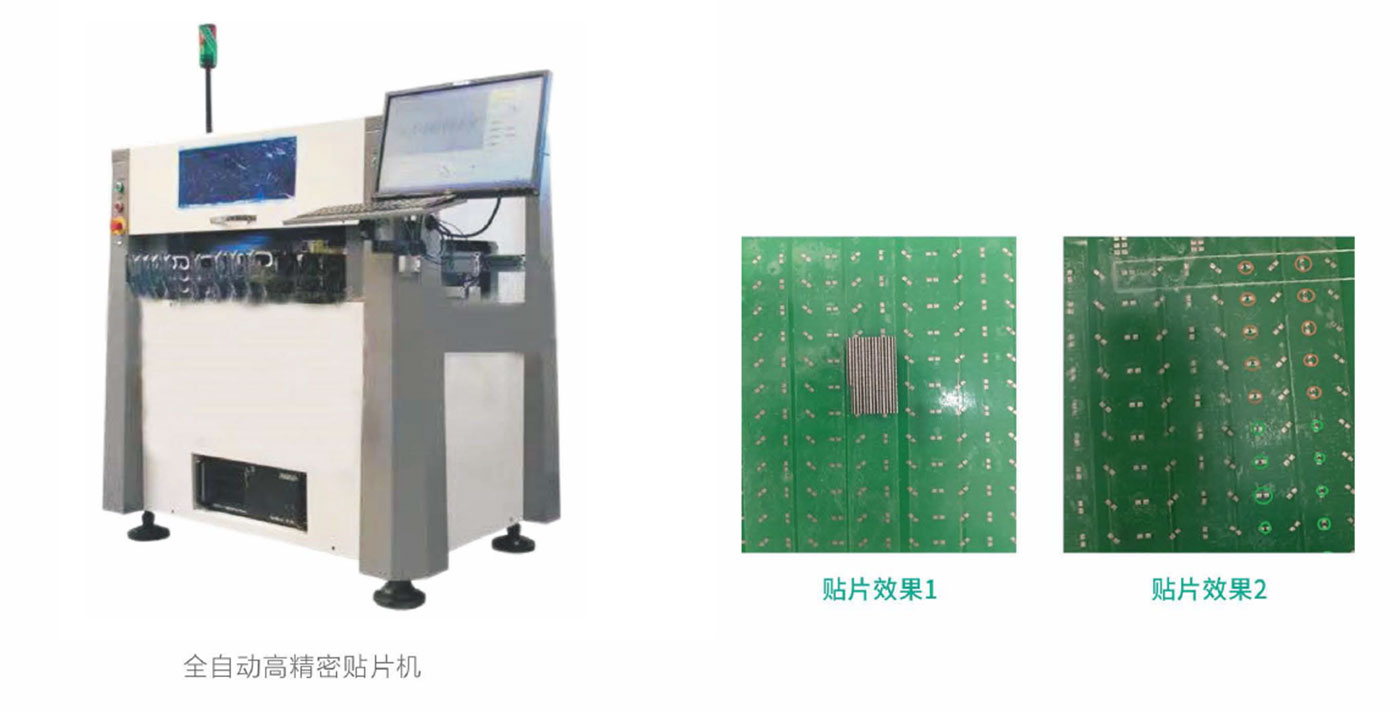

采用RtMotion庫進行路徑規劃改良,有效的提高了速度與精度。

速度提升60%-70%。機器帶視覺的情況下勻速貼片速度從4000cph提升到7000cph。最高達到7200cph,穩定在6800cph。增加全閉環功能。

貼片精度控制在0.02mm,行業精度标準0.05mm,T4産品原有精度在0.045mm-0.050mm之間。通過算法及庫函數改進，成功将精度提升。
